Tổng quan:
Quả đạn Mk 36
– Mod 1 và 5: 12 quả (2 loạt), 40 quả (2 tủ)
– Mod 2, 6 và 9: 24 quả (4 loạt), 80 quả (4 tủ)
– Mod 8: 48 quả (8 loạt), 160 quả (8 tủ)
– Mod 10: 36 quả (6 loạt), 120 quả (6 tủ)
– Mod 11: 24 quả (4 loạt), 140 quả (4 tủ Mod 4)
– Mod 12: 36 quả (6 loạt), 210 quả (6 tủ Mod 4)
Bệ phóng Mk 137
– Sơ tốc đầu nòng: 75 m/s
– Nguồn điện: Đầu vào 440 VAC, 60 Hz, 1 pha
– Điều kiện thường: 28 VDC, đầu ra nguồn điện
– Vận hành khẩn cấp: 24 VDC, pin bên trong bảo đảm 5-8 giờ
– Trạm điều khiển (bắn):
+ Điều khiển bắn từ đài chỉ huy Mk 164
+ Điều khiển từ trung tâm thông tin chiến đấu CIC (Combat information center) – điều khiển phóng chính Mk 158 cho các Mod 1, 2 và 8.
+ Bảng điều khiển AN-SLQ-32 cho các Mod 5 và 6.
+ Bảng điều khiển AN-SLQ-32 và Mk 158 cho các Mod 1 và 2
Mod 1: 6 ống; góc tầm 45° (tất cả các ống); chiều dài ống 62,23 cm; diện tích sàn 45,72 x 173,99 cm; diện tích làm việc 152,4 x 254 cm; kích thước tổng thể 160 (dài) x 43,20 (rộng) x 85,10 (cao) cm; chiều cao 152,4 cm; trọng lượng không tải 207 kg; điều khiển công tắc ON/SAFE; đèn chỉ báo SAFE.
Mod 2: góc tầm 45° (ống 1, 3 và 5), 60° (ống 2, 4 và 6); chiều dài ống 62,23 cm; diện tích sàn 45,72 x 173,99 cm; diện tích làm việc 152,4 x 254 cm; kích thước tổng thể 160 (dài) x 43,20 (rộng) x 89,00 (cao) cm; chiều cao 152,4 cm; trọng lượng không tải 207 kg; điều khiển công tắc ON/SAFE; đèn chỉ báo SAFE.

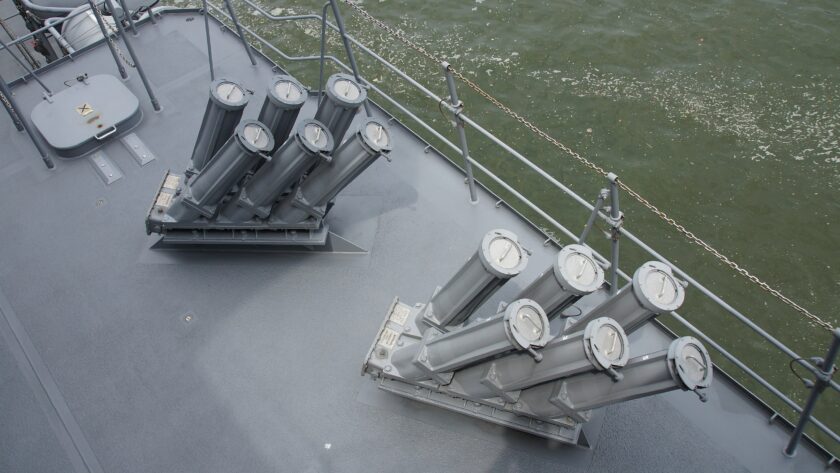

Hệ thống phóng bẫy và mồi nhử trên tàu BAE Systems Mark 36 Super Rapid Bloom (viết tắt là SRBOC hoặc “Super-arboc”) là một dạng súng cối tầm ngắn có nhiệm vụ phóng bẫy hoặc mồi nhử hồng ngoại từ tàu hải quân về phía tên lửa chống hạm đang bay tới. Mỗi bệ phóng có 3 ống đặt ở góc 45 độ và 3 ống đặt ở góc 60 độ, cung cấp khả năng phát tán hiệu quả các mồi bẫy và các biện pháp đối phó để đánh bại tên lửa phát ra tần số vô tuyến. SRBOC cũng có thể được lắp hệ thống mồi nhử “pháo sáng” hồng ngoại TORCH. Cơ số đầy đủ của một con tàu điển hình là 20-35 viên đạn cho mỗi bệ phóng.
Tính đến năm 2010, Mark 36 SRBOC được sử dụng bởi 19 hải quân trên khắp thế giới. Nó tương tự như hệ thống Sea Gnat của NATO./.
