Tổng quan (quả tên lửa):
– Chiều dài: 3 m
– Đường kính: 0,156 m
– Sải cánh: 0,55 m
– Trọng lượng khởi động: 84,5 kg
– Độ cao hoạt động:
+ 30-5,000 m (HQ-7/FM-80)
+ 15-6.000 m (FM-90)
– Tầm hoạt động tối thiểu: 500 m (HQ-7/FM-80); 700 m (FM-90)
– Tầm hoạt động tối đa:
+ 8,6 km (HQ-7/FM-80, mục tiêu 400 m/s hay Mach 1.2)
+ 10 km (HQ-7/FM-80, mục tiêu 300 m/s hay Mach 0.88)
+ 12 km (HQ-7/FM-80, mục tiêu bay chậm)
+ 15 km (FM-90, tất cả các mục tiêu)
– Tốc độ: Mach 2.3 (1200 m/s)
– Dẫn đường: Lệnh + theo dõi điện quang
– Đầu đạn: HE-FRAG với ngòi nổ không tiếp xúc
– Tầm phát hiện của radar: 18,4 km (HQ-7/FM-80); 25 km (FM-90)
– Tầm bắn của radar: 17 km (HQ-7/FM-80); 20 km (FM-90)
– Các nhà khai thác: Algeria; Bangladesh; Trung Quốc; Pakistan; Turkmenistan.
HQ-7 (FM-80) (tiếng Trung bính âm – hóng qí nghĩa là “cờ hồng”) là một tên lửa phòng không tầm thấp của Trung Quốc được chế tạo từ tên lửa Crotale của Pháp. Tên lửa được triển khai trên cả tàu chiến và các phương tiện trên bộ. Trung Quốc đã tiết lộ phiên bản xuất khẩu, FM-80, trong Triển lãm Hàng không Dubai năm 1989. Đơn giá khoảng 162.000 USD cho mỗi bệ phóng và 24.500 USD cho mỗi tên lửa.
Phiên bản
HQ-7 (FM-80) trên đất liền
SAM HQ-7 được Quân đội Trung Quốc và Phòng không Không quân Trung Quốc sử dụng để phòng không tầm ngắn. Tại một số căn cứ của Phòng không Không quân Trung Quốc, HQ-7 được triển khai trong các hầm trú ẩn kiên cố. Quân đội Trung Quốc đã gắn HQ-7 trên các xe kéo.
Một tiểu đoàn HQ-7 trên bộ điển hình bao gồm:
– 3 x tổ cơ động
– 1 x tổ hỗ trợ/bảo trì.
Mỗi tổ cơ động bao gồm:
– 1 x tổ hợp tìm kiếm với:
+ Radar tìm kiếm Doppler băng tần E/F (phạm vi 18,4 km)
+ Khối xử lý mục tiêu, có thể xử lý 30 mục tiêu và theo dõi 12 mục tiêu đồng thời
+ Mạng hữu tuyến đến các tổ hợp kích hoạt
+ IFF & phần radio
– 3 x tổ hợp kích hoạt, mỗi tổ hợp có:
+ Hệ thống ngắm quang học
+ Máy phát điện 4 x 40 kW
+ Bệ phóng tên lửa 4 ô hoặc 8 ô
+ Radar theo dõi băng tần J (phạm vi 17 km)
+ Hệ thống theo dõi TV (phạm vi 15 km)
+ Máy phát hồng ngoại
+ Khối xử lý mục tiêu
+ Mạng hữu tuyến
+ IFF và thông thoại.
Mỗi tổ hỗ trợ/bảo trì bao gồm:
– 10 xe hỗ trợ
– Nhóm bảo trì.
HQ-7 (FM-80) tự hành
Viện 206 đã phát triển một phiên bản xe tự hành 4×4 của HQ-7. 4 x SAMs HQ-7 và hệ thống radar theo dõi được gắn trên xe 4×4 hoặc xe được kéo.
HHQ-7 (FM-80) hải quân
HHQ-7 trở thành tên lửa phòng không tầm ngắn tiêu chuẩn của Hải quân Trung Quốc (PLAN) trong những năm 1990, và được sử dụng trên các tàu đóng mới như Type 054 cho đến khi được thay thế bởi HQ-16 trên khinh hạm Type 054A. Cấu hình điển hình là một bệ phóng 8 ô, với các kho tên lửa nạp đạn theo bội số 8 (8, 16, 24). Các phiên bản trước yêu cầu nạp lại thủ công, trong khi các biến thể sau này có bộ nạp lại tự động có thể rút xuống dưới boong.
HHQ-7 hải quân sử dụng radar Doppler 360S băng tần E/F với phạm vi phát hiện 18,4 km, được kết nối với hệ thống quản lý chiến đấu ZJK-4 (Thomson-CSF TAVITAC). Hệ thống có khả năng xử lý tới 30 mục tiêu và theo dõi 12 mục tiêu cùng lúc.
Đến cuối năm 2022, 2 tàu Type 054 và 6 chiếc Type 053H3 đã được nâng cấp phòng không trang bị HHQ-10 thay cho HHQ-7.

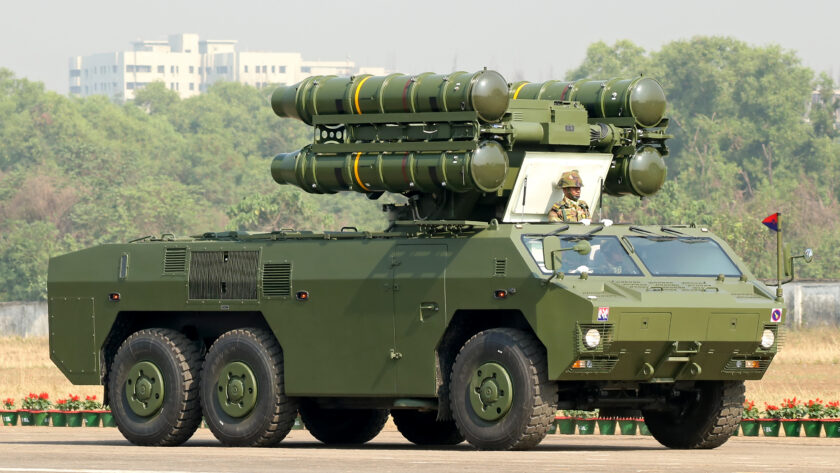

HQ-7B (FM-90) xuất khẩu
Năm 1998, Tổng công ty Xuất nhập khẩu Máy móc Chính xác Quốc gia Trung Quốc (CNPMIEC) đã sản xuất HQ-7 cải tiến với tên lửa tầm xa và nhanh hơn, với camera theo dõi IR. Phiên bản này nhận được ký hiệu xuất khẩu FM-90. Hệ thống sử dụng khung gầm bọc thép 6×6 thay vì 4×4 của HQ-7./.
