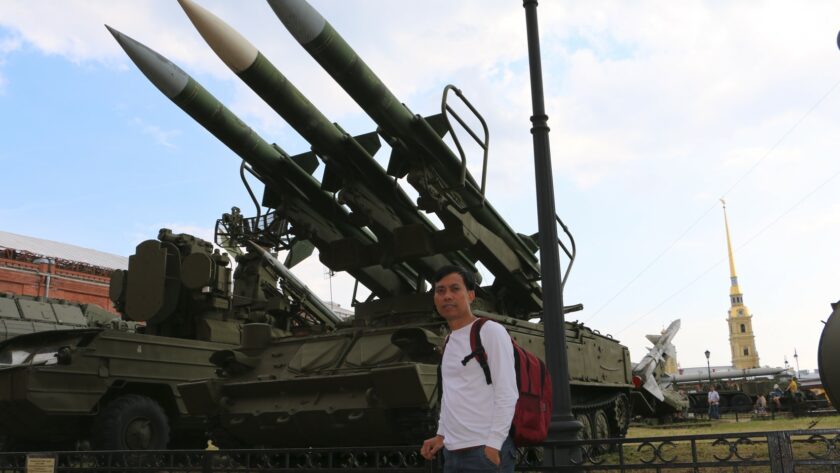

TÊN LỬA ĐẤT ĐỐI KHÔNG TẦM TRUNG Buk, SA-6 Gainful

Tổng quan:
– Kiểu loại: Hệ thống SAM (surface-to-air missile, tên lửa đất đối không) tầm trung
– Xuất xứ: Liên Xô (Nga)
– Đang phục vụ: từ 1980 đến nay
– Trong các cuộc chiến:
+ Chiến tranh Nam Ossetia 2008
+ Chiến tranh Nagorno-Karabakh năm 2020
+ Chiến tranh Nga-Ukraine
– Nhà thiết kế: Almaz-Antey
Gồm:
+ Tikhomirov NIIP (nhà thiết kế chính)
+ Lyulev Novator (nhà thiết kế tên lửa SA)
+ MNIIRE Altair (nhà thiết kế phiên bản hải quân)
+ NIIIP (nhà thiết kế radar giám sát)
+ DNPP (quả tên lửa)
+ UMZ (TELAR)
+ MZiK (ĐT)
+ Kalashnikov: MMZ (khung gầm GM)
– Năm thiết kế: 1972
– Các biến thể:
+ Trên bộ: 9K37 “Buk”; 9K37M; 9K37M1 “Buk-M1”; 9K37M1-2 “Buk-M1-2”; 9K37M1-2A; 9K317 “Buk-M2”; 9K317M “Buk-M3”
+ Hải quân: 3S90 (M-22); 3S90M; 3S90E.1.
– Khả năng thu nhận mục tiêu (bằng TAR 9S18M1, 9S18M1-1)
+ Phạm vi: 140 km
+ Độ cao: 60-25.000 m
– Nhóm chiến đấu trong một tiểu đoàn: tối đa 6 (với một trạm chỉ huy)
– Nhóm khai hỏa hoạt động trong một lĩnh vực
+ 90° theo phương vị, 0-7° và 7-14° theo độ cao
+ 45° theo phương vị, 14-52° theo độ cao
– Chiều cao nâng cột radar (đối với TAR 9S36): 21 m
– Tự nạp 4 tên lửa bằng TEL từ chính nó: khoảng 15 phút
– Thời gian sẵn sàng chiến đấu: không quá 5 phút
– Xác suất tiêu diệt (bằng một quả tên lửa): 90-95%
– Khu vực tương tác mục tiêu:
+ Phi cơ: Độ cao: 15-25.000 m; phạm vi: 3-42 km
+ Tên lửa đạn đạo chiến thuật: Độ cao: 2,0-16 km; phạm vi: 3-20 km
+ Mục tiêu trên biển: lên đến 25 km
+ Mục tiêu trên đất liền: lên đến 15 km.

Buk (tiếng Nga: “Бук”, /bʊk/, nghĩa là “Cây gỗ dẻ”) là một họ các hệ thống tên lửa đất đối không tự hành, tầm trung được phát triển bởi Liên Xô và nhà nước kế thừa của nó là Liên bang Nga; được thiết kế để chống lại tên lửa hành trình, bom thông minh, máy bay cánh cố định và cánh quay, cũng như các phương tiện bay không người lái.

Hệ thống tên lửa Buk là sự kế thừa của NIIP/Vympel 2K12 Kub (NATO định danh là SA-6 “Gainful”). Phiên bản đầu tiên của Buk được đưa vào trang bị mang ký hiệu là 9K37 Buk và tên NATO là “Gadfly” cũng như ký hiệu SA-11 của Bộ Quốc phòng Mỹ (DoD).

Với việc tích hợp tên lửa mới, các hệ thống Buk-M1-2 và Buk-M2 cũng nhận được tên báo cáo mới của NATO là Grizzly và tên gọi DoD mới SA-17. Kể từ năm 2013, phiên bản mới nhất “Buk-M3” hiện đang được sản xuất và hoạt động với tên gọi DoD mới SA-27.

Một phiên bản hải quân của hệ thống, được thiết kế bởi MNIIRE Altair (hiện là một phần của GSKB Almaz-Antey) cho Hải quân Nga, nhận được ký hiệu 3S90M và sẽ được xác định với tên báo cáo của NATO là Gollum và ký hiệu của DoD SA-N-7C, theo Jane’s Missiles & Rockets. Hệ thống hải quân đã được lên kế hoạch giao hàng vào năm 2014.

Sự phát triển

Việc phát triển 9K37 “Buk” bắt đầu vào ngày 17/1/1972 theo yêu cầu của Ban chấp hành Trung ương Đảng Liên Xô. Nhóm phát triển bao gồm nhiều tổ chức tương tự đã phát triển 2K12 “Kub” (tên báo cáo của NATO là “Gainful”, SA-6), bao gồm Viện Nghiên cứu Khoa học Tikhomirov về Thiết kế Dụng cụ (NIIP) với tư cách là nhà thiết kế chính và Novator phòng thiết kế, nơi chịu trách nhiệm phát triển vũ khí trang bị tên lửa. Agat được sử dụng để phát triển năng lực theo dõi radar Ngoài hệ thống trên bộ, một hệ thống hàng hải đã được sản xuất cho Hải quân: 3S90 “Uragan” (tiếng Nga: “Ураган”; nghĩa là “Cơn bão”) cũng mang các ký hiệu SA-N-7 và “Gadfly”.

Hệ thống tên lửa Buk được thiết kế để vượt qua 2K12 Kub về mọi thông số, và các nhà thiết kế của nó, bao gồm cả nhà thiết kế chính Ardalion Rastov, đã đến thăm Ai Cập vào năm 1971 để xem Kub đang hoạt động. Cả Kub và Buk đều sử dụng bệ phóng tự hành do Ardalion Rastov phát triển. Kết quả của chuyến thăm này, các nhà phát triển đã đi đến kết luận rằng mỗi xe bệ phóng chuyển chở Buk TEL (transporter erector launcher) nên có radar điều khiển hỏa lực riêng, thay vì phụ thuộc vào một radar trung tâm cho toàn bộ hệ thống như ở Kub. Kết quả của việc chuyển từ TEL sang xe bệ phóng chuyên chở và radar của  TELAR (transporter erector launcher and radar) là một hệ thống có thể bắn nhiều mục tiêu theo nhiều hướng cùng một lúc.

Năm 1974, các nhà phát triển xác định rằng mặc dù hệ thống tên lửa Buk là hệ thống kế thừa của hệ thống tên lửa Kub, nhưng cả hai hệ thống có thể chia sẻ một số khả năng tương tác. Kết quả của quyết định này là hệ thống 9K37-1 Buk-1. Khả năng tương tác giữa Buk TELAR và Kub TEL đồng nghĩa với việc tăng số lượng kênh điều khiển hỏa lực và tên lửa có sẵn cho mỗi hệ thống, cũng như đưa các thành phần của hệ thống Buk vào hoạt động nhanh hơn. Buk-1 được đưa vào trang bị vào năm 1978 sau khi hoàn thành các cuộc thử nghiệm cấp nhà nước, trong khi hệ thống tên lửa Buk hoàn chỉnh được đưa vào trang bị vào năm 1980 sau khi các cuộc thử nghiệm cấp nhà nước diễn ra từ năm 1977 đến năm 1979.

Biến thể hải quân của 9K37 “Buk”, 3S90 “Uragan”, được phát triển bởi phòng thiết kế Altair dưới sự chỉ đạo của nhà thiết kế chính G.N. Volgin. 3S90 sử dụng tên lửa 9M38 tương tự như 9K37, mặc dù bệ phóng và các radar dẫn đường liên quan đã được hoán đổi cho các biến thể hải quân. Sau khi hệ thống 9S90 được thử nghiệm, từ năm 1974 đến năm 1976 trên tàu khu trục lớp Kashin “Provorny”, nó được đưa vào trang bị từ năm 1983 trên các tàu khu trục lớp Sovremenny (Project 956).

9K37 “Buk” được đưa vào phục vụ không lâu sau khi Ban chấp hành Trung ương Đảng Liên Xô cho phép phát triển một tổ hợp 9K37 hiện đại hóa sẽ trở thành 9K37M1 Buk-M1, được đưa vào trang bị vào năm 1983. Việc hiện đại hóa đã cải thiện hiệu suất của hệ thống radar, “xác suất tiêu diệt” và khả năng chống lại các biện pháp đối phó điện tử ECM (electronic countermeasures) của nó. Ngoài ra, một hệ thống phân loại mối đe dọa bất hợp tác đã được cài đặt, dựa trên phân tích các tín hiệu radar trả về để xác định và phân biệt rõ ràng máy bay dân sự với các mục tiêu quân sự tiềm năng trong trường hợp không có IFF (Identification friend or foe, nhận biết bạn thù).

Một sửa đổi khác đối với hệ thống tên lửa Buk được bắt đầu vào năm 1992 với công việc được thực hiện từ năm 1994 đến năm 1997 để sản xuất 9K37M1-2 Buk-M1-2, được đưa vào trang bị từ năm 1998. Lần sửa đổi này đã giới thiệu một loại tên lửa mới, 9M317, mang lại hiệu suất động năng cao hơn so với 9M38 trước đó, loại tên lửa này vẫn có thể được sử dụng bởi Buk-M1-2. Việc chia sẻ loại tên lửa như vậy đã gây ra sự chuyển đổi sang một định danh khác, 9K317, được sử dụng độc lập cho tất cả các hệ thống sau này. Tên sê-ri 9K37 trước đó cũng được giữ nguyên cho khu phức hợp, cũng như tên “Buk”. Tên lửa mới, cũng như một loạt các sửa đổi khác, cho phép hệ thống bắn hạ tên lửa đạn đạo và các mục tiêu bề mặt, cũng như mở rộng “vùng hiệu suất và dao động” (khu vực nguy hiểm cho cuộc tấn công tiềm tàng) cho các mục tiêu truyền thống hơn như máy bay và trực thăng. 9K37M1-2 Buk-M1-2 cũng nhận được tên báo cáo mới của NATO để phân biệt nó với các thế hệ trước của hệ thống Buk; tên báo cáo mới này là SA-17 Grizzly. Phiên bản xuất khẩu của hệ thống 9K37M1-2 được gọi là “Ural” (tiếng Nga: “Урал”); tên này cũng đã được áp dụng cho M2, ít nhất là cho các phiên bản kéo, ban đầu hay xuất khẩu.

Sự ra đời của hệ thống 9K37M1-2 cho lực lượng trên bộ cũng đánh dấu sự ra đời của một biến thể hải quân mới: “Ezh”, mang tên báo cáo của NATO là SA-N-7B ‘Grizzly’ (tên lửa 9M317). được xuất khẩu dưới tên “Shtil” và mang tên báo cáo của NATO là SA-N-7C ‘Gollum’ (tên lửa 9M317E), theo danh mục của Jane’s. 9K317 kết hợp với tên lửa 9M317 để thay thế cho 9M38 được sử dụng bởi hệ thống trước đó. Một sự phát triển tiếp theo của hệ thống đã được công bố dưới dạng khái niệm tại EURONAVAL 2004, một biến thể phóng thẳng đứng của 9M317, 9M317ME, dự kiến ​​sẽ được xuất khẩu dưới tên “Shtil-1”. Jane’s cũng báo cáo rằng trong lực lượng Nga, nó sẽ có tên là 3S90M (“Smerch”) (tiếng Nga: “Смерч”, nghĩa là ‘Lốc xoáy’).

Hiện đại hóa Buk-M1-2 – dựa trên hệ thống phát triển tiên tiến hơn trước đây được gọi là 9K317 “Buk-M2” – có các tên lửa mới và radar điều khiển hỏa lực mảng pha thế hệ thứ ba mới cho phép nhắm mục tiêu tới 4 mục tiêu trong khi theo dõi thêm 24. Một hệ thống radar mới với radar điều khiển hỏa lực trên cần kéo dài 24 m được cho là đã cho phép nhắm mục tiêu chính xác hơn các máy bay tầm thấp. Thế hệ hệ thống tên lửa Buk này bị đình trệ do điều kiện kinh tế kém sau khi Liên Xô sụp đổ. Hệ thống đã được trình bày dưới dạng màn hình tĩnh tại Triển lãm MAKS năm 2007.

Vào tháng 10/2007, Tướng Nga Nikolai Frolov, Tư lệnh Lực lượng Phòng không Mặt đất Nga, tuyên bố rằng quân đội sẽ nhận Buk-M3 hoàn toàn mới để thay thế Buk-M1. Ông quy định rằng M3 sẽ có các thành phần điện tử tiên tiến và được đưa vào sử dụng vào năm 2009. Buk-M3 TELAR nâng cấp sẽ có một khung gầm có 7 trục bánh và 6 tên lửa trong ống phóng.

Mô tả

Một tiểu đoàn Buk tiêu chuẩn bao gồm một xe chỉ huy, xe radar thu nhận mục tiêu TAR (target acquisition radar), 6 xe vận tải thiết bị phóng và xe radar TELAR (transporter erector launcher and radar) và 3 xe phóng thiết bị định vị vận tải TEL (transporter erector launcher). Một khẩu đội tên lửa Buk bao gồm hai xe TELAR và một xe TEL.

Buk-M1-2 TELAR sử dụng khung gầm GM-569 do Công ty Cổ phần MMZ (Mytishchi) thiết kế và sản xuất. Cấu trúc thượng tầng của TELAR là một tháp pháo chứa radar điều khiển hỏa lực ở phía trước và một bệ phóng với 4 tên lửa sẵn sàng bắn ở phía trên. Mỗi TELAR được vận hành bởi một phi hành đoàn bốn người và được trang bị các biện pháp bảo vệ hóa học, sinh học, phóng xạ và hạt nhân CBRN (chemical, biological, radiological, and nuclear). Nó có thể dẫn đường cho 3 tên lửa chống lại một mục tiêu. Trong khi Buk đời đầu có hệ thống theo dõi radar ban ngày 9Sh38 (tương tự như hệ thống được sử dụng trên hệ thống tên lửa Kub, Tor và Osa), thiết kế hiện tại của nó có thể được trang bị hệ thống theo dõi quang học kết hợp với camera nhiệt và công cụ tìm khoảng cách bằng laser cho thụ động theo dõi mục tiêu. Hệ thống 9K37 cũng có thể sử dụng radar sóng liên tục băng tần 1S91 Straight Flush 25 kW G/H giống như hệ thống 3M9 “Kub”.

Radar 9S35 của Buk TELAR ban đầu sử dụng chức năng quét cơ học của một phản xạ ăng ten Cassegrain, trong đó thiết kế Buk-M2 TELAR sử dụng PESA, để theo dõi và dẫn đường cho tên lửa.

9K37 sử dụng radar thu nhận mục tiêu 9S18 “Tube Arm” hoặc 9S18M1 (tên NATO – “Snow Drift”) (tiếng Nga: СОЦ 9C18 “Купол”; mái vòm) kết hợp với 9S35 hoặc radar bám sát 9S35M1 “Fire Dome” băng tần H/I và radar tham gia được gắn trên mỗi TELAR. Radar thu nhận mục tiêu Snow Drift có phạm vi phát hiện tối đa 85 km (53 hl) và có thể phát hiện máy bay đang bay ở độ cao 100 m từ cách 35 km (22 hl) và thậm chí cả các mục tiêu bay thấp hơn ở phạm vi khoảng 10-20 km (6-12 hl).

Phương tiện nạp đạn TEL cho pin Buk tương tự như TELAR, nhưng thay vì một radar, chúng có một cần trục để nạp tên lửa. Chúng có khả năng phóng tên lửa trực tiếp nhưng cần sự hợp tác của một TELAR trang bị Fire Dome để dẫn đường cho tên lửa. Một phương tiện nạp đạn có thể chuyển tên lửa của mình sang TELAR trong khoảng 13 phút và có thể tự nạp lại từ các hầm chứa đạn trong khoảng 15 phút.

Ngoài ra, Buk-M2 còn có một phương tiện mới giống như TELAR nhưng có radar trên đỉnh của thang máy bằng kính thiên văn và không có tên lửa, được gọi là radar thu nhận mục tiêu 9S36. Phương tiện này có thể được sử dụng cùng với hai chiếc TEL 9A316 để tấn công tới 4 mục tiêu, dẫn đường cho tên lửa trong các khu vực rừng núi hoặc đồi núi.

Trình mô phỏng di động SAM Buk-M2E đã được trình chiếu tại MAKS-2013. Hệ thống mô phỏng hỏa lực tự hành JMA 9A317ET SAM “Buk-M2E”, dựa trên thiết bị di động, được thiết kế để huấn luyện và đánh giá kíp chiến đấu trong môi trường chiến tranh nhằm phát hiện, nắm bắt, khóa chặt (“duy trì”) và hạ gục mục tiêu. Một hệ thống thông tin máy tính ghi lại đầy đủ tất cả các hành động của kíp chiến đấu vào một “hộp đen” để cho phép đánh giá khách quan về tính nhất quán của các hành động và kết quả của kíp.

Tất cả các phương tiện của hệ thống tên lửa Buk-M1 (Buk-M1-2) đều sử dụng máy tính Argon-15A, cũng như radar Zaslon (máy tính kỹ thuật số trên không đầu tiên do Liên Xô sản xuất, được thiết kế vào năm 1972 bởi Viện Nghiên cứu Kỹ thuật Máy tính Liên Xô (NICEVT, hiện là NII Argon). Nó được sản xuất tại một nhà máy ở Kishinev có tên ban đầu là “50 Years of the USSR”. Các phương tiện của hệ thống tên lửa Buk-M2 (Buk-M2E) sử dụng phiên bản nâng cấp nhẹ của Argon-A15K. Bộ xử lý này cũng được sử dụng trong các hệ thống quân sự như hệ thống phòng thủ chống tàu ngầm Korshun và Sova, radar đường không cho MiG-31 và MiG-33, hệ thống tên lửa chiến thuật di động Tochka, Oka và Volga. Hiện tại, Argons được NIIP nâng cấp với loạt bộ xử lý Baget.

Hệ thống này được ước tính có xác suất tiêu diệt máy bay mục tiêu từ 70% đến 93% cho mỗi tên lửa được phóng đi (cao hơn của Tomahawk – 85% ở Syria). Năm 1992, hệ thống đã được chứng minh là có khả năng đánh chặn tên lửa Scud và pháo phản lực lớn.

Hoạt động

Buk là một hệ thống tên lửa đất đối không SAM (surface-to-air missile) di động, dẫn đường bằng radar với tất cả 4 thành phần chính – radar thu nhận và nhắm mục tiêu, trạm chỉ huy, bệ phóng tên lửa và xe hậu cần – được gắn trên các phương tiện được theo dõi. Điều này cho phép hệ thống di chuyển cùng với các lực lượng quân sự khác và định vị lại để khiến nó trở thành mục tiêu khó tìm hơn so với hệ thống SAM cố định:
– Radar thu nhận (một số biến thể có các khả năng khác nhau) cho phép hệ thống xác định, theo dõi và nhắm mục tiêu các mục tiêu đã chọn.
– Trạm chỉ huy nhằm mục đích phân biệt máy bay quân sự “thân thiện” với kẻ thù (IFF), ưu tiên nhiều mục tiêu và chuyển thông tin nhắm mục tiêu của radar tới bệ phóng tên lửa.
– Bệ phóng tên lửa có thể mang nhiều loại tên lửa và có thể tấn công nhiều mục tiêu đồng thời.
– Xe hậu cần mang tên lửa bổ sung (nạp lại) và cung cấp các vật tư và bộ phận khác cho hệ thống và người vận hành.

Nói chung, hệ thống xác định các mục tiêu tiềm năng (radar), chọn một mục tiêu cụ thể (lệnh), bắn tên lửa (bệ phóng) vào mục tiêu và tiếp tế cho hệ thống (hậu cần). Tên lửa yêu cầu một khóa radar để ban đầu điều hướng tên lửa đến mục tiêu cho đến khi hệ thống radar trên tàu của tên lửa tiếp quản để đưa ra các hiệu chỉnh cuối cùng. Một cầu chì gần trên tên lửa xác định thời điểm nó sẽ phát nổ, tạo ra một mô hình phân mảnh mở rộng của các bộ phận tên lửa và đầu đạn để đánh chặn và tiêu diệt mục tiêu. Một cầu chì gần cải thiện “xác suất tiêu diệt” do tốc độ đóng của tên lửa và mục tiêu, có thể là hơn 3.000 km/h.

Ngoài ra, thành phần chỉ huy có thể kích nổ tên lửa từ xa, hoặc ngòi nổ tiếp xúc trên bo mạch sẽ khiến đầu đạn phát nổ. Radar có khả năng cao nhất, giả sử nó có đường ngắm (không có địa hình giữa radar và mục tiêu), có thể theo dõi mục tiêu (tùy thuộc vào kích thước) ở độ cao 30 m và xa 140 km. Tên lửa có khả năng nhất có thể bắn trúng mục tiêu ở cự ly xa 50 km và hơn 24.000 m ở độ cao. Kể từ khi Buk được giới thiệu vào những năm 1970, khả năng của các thành phần hệ thống của nó đã phát triển, dẫn đến các danh pháp và biệt hiệu khác nhau cho các biến thể của các thành phần. Buk cũng đã được điều chỉnh để sử dụng trên các tàu hải quân.

Tích hợp với các lệnh cấp cao hơn

Đài chỉ huy cơ bản của hệ thống tên lửa Buk là các xe 9С510 (9K317 Buk-M2), 9S470M1-2 (9K37M1-2 Buk-M1-2) và 9S470 (Buk-M1), tổ chức hệ thống Buk thành một khẩu đội. Nó có khả năng liên kết với nhiều lệnh cấp cao hơn HLCP (higher level command posts). Theo một phương án, với việc sử dụng HLCP, hệ thống tên lửa Buk có thể được điều khiển bởi hệ thống chỉ huy cấp trên 9S52 Polyana-D4, tích hợp nó với S-300V/S-300VM thành một lữ đoàn phòng không. Ngoài ra, nó có thể được điều khiển bởi hệ thống chỉ huy cấp trên 73N6ME “Baikal-1ME” cùng với 1-4 đơn vị PPRU-M1 (PPRU-M1-2), tích hợp nó với SA-19 ​​“Grison” (9K22 Tunguska) (tổng cộng 6-24 quả) thành một lữ đoàn phòng không, cũng như SA-10/20 và SA-5 Gammon và SA-2 Guideline và SA-3 Goa và Không quân. Với việc sử dụng trung tâm chỉ huy di động Ranzhir hoặc Ranzhir-M (GRAU định danh là 9S737, 9S737М), hệ thống tên lửa Buk cho phép tạo ra các nhóm lực lượng phòng không hỗn hợp, bao gồm Tor, Tunguska, Strela-10 và Igla. “Senezh” là một lệnh tùy chọn khác để trộn miễn phí bất kỳ hệ thống nào. Ngoài việc kết hợp tiềm năng của chúng, mỗi hệ thống phòng không với sự hỗ trợ của Senezh có thể trở thành một phần của hệ thống phòng không khác (tên lửa/radar/thông tin nhắm mục tiêu). Hệ thống hoạt động tự động. Nhưng để thực hiện đầy đủ tất cả các chức năng, một hệ thống điều khiển Senezh cần nhiều hệ thống giám sát khác dành cho lực lượng phòng không và không quân. Nếu không, hệ thống Senezh sẽ hoạt động như một trung tâm chỉ huy, nhưng không nằm trong một hiệp hội tự do.

Phiên bản Hải quân

3S90 “Uragan”/M-22 hoặc để xuất khẩu “Shtil”

3S90 “Uragan” (tiếng Nga: Ураган; nghĩa là “Cơn bão”) là biến thể hải quân của 9K37 “Buk” và có tên báo cáo của NATO là “Gadfly” và tên gọi của DoD Hoa Kỳ là SA-N-7, nó cũng mang ký hiệu M-22. Phiên bản xuất khẩu của hệ thống này được gọi là “Shtil” (tiếng Nga: Штиль; nghĩa là “Vẫn còn”). Tên lửa 9М38 từ 9K37 “Buk” cũng được sử dụng trên 3S90 “Uragan”. Hệ thống phóng khác với tên lửa được nạp thẳng đứng lên một bệ phóng có thể trang bị một cánh tay, bệ phóng này được bổ sung từ một băng đạn dưới boong với sức chứa 24 viên, việc nạp đạn mất 12 giây để hoàn thành. Uragan sử dụng băng tần MR-750 Top Steer D/E làm radar thu nhận mục tiêu (loại tương tự của hải quân 9S18 hoặc 9S18M1) có phạm vi phát hiện tối đa 300 km tùy thuộc vào biến thể. Radar thực hiện vai trò của 9S35 là radar theo dõi và giao tranh trên băng tần 3R90 Front Dome H/I với tầm bắn tối đa là 30 km. Phiên bản ‘E’ = mở rộng có tầm bắn 50-70 km.

Uragan đã trải qua các cuộc thử nghiệm từ năm 1974 trên tàu khu trục Project 61 Provorny, trước khi được đưa vào hoạt động trên lớp Sovremenny thuộc Project 956, với chiếc đầu tiên thuộc lớp này được đưa vào hoạt động vào năm 1980. Uragan chính thức được đưa vào biên chế vào năm 1983.

3S90 “Ezh”

Phiên bản hiện đại hóa của 3S90 là 9K37M1-2 (hoặc 9K317E) “Ezh”, mang tên báo cáo của NATO là “Grizzly” hoặc SA-N-12 và ký hiệu xuất khẩu “Shtil”. Nó sử dụng tên lửa 9M317 mới.

Năm 1997, Ấn Độ đã ký hợp đồng cho 3 khinh hạm Project 1135.6 với “Shtil”. Sau đó, khi quyết định hiện đại hóa nó với một gói phần cứng và tên lửa mới, tên của nó được đổi thành “Shtil-1”.

3S90M hoặc để xuất “Shtil-1”

Năm 2004, mô-đun trình diễn đầu tiên của tên lửa 9M317M (xuất khẩu 9M317ME) mới được Nhà máy Sản xuất và Khoa học Dolgoprudniy giới thiệu cho hệ thống tên lửa hải quân 3S90M/”Shtil-1” nâng cấp (cùng với ‘Altair’), được thiết kế chính để sử dụng trên tàu chiến.

Nó có 2 kiểu bệ phóng, bệ phóng một ray và hệ thống phóng thẳng đứng. Đối với hệ thống phóng một ray, mỗi bệ phóng bao gồm 24 tên lửa và tối đa 4 bệ phóng có thể được sử dụng cùng nhau, trong khi đối với hệ thống phóng thẳng đứng, mỗi bệ phóng bao gồm 12 tên lửa và tối đa 12 bệ phóng có thể được sử dụng cùng nhau. Các hệ thống cũ Uragan, Ezh và Shtil có thể được nâng cấp lên Shtil-1 bằng cách thay thế mô-đun phóng bên trong tàu. Nó có tầm bắn 32 km đối với bệ phóng đường sắt 50 km đối với bệ phóng VLS.

Thời gian phản ứng là 10-19 giây đối với hệ thống phóng một ray và 5-10 giây đối với hệ thống phóng thẳng đứng, và có nhiều khác biệt về đặc điểm tên lửa đối với cả hai kiểu phóng. Khoảng thời gian giữa các lần bắt đầu là ít hơn 2 giây. Để bảo vệ khỏi tàu thuyền, trực thăng, máy bay, tên lửa chống hạm.

Các hệ thống Shtil-1 đầu tiên đã được lắp đặt vào các tàu xuất khẩu sang Ấn Độ và Trung Quốc, đặc biệt là khinh hạm lớp Talwar và tàu khu trục Type 052B.

Nó cũng được biên chế cho Hải quân Nga, đặc biệt là khinh hạm lớp Đô đốc Grigorovich.

Quả tên lửa

9М38 và 9М38M1

9M38 sử dụng thiết kế cánh chữ X một tầng mà không có bất kỳ bộ phận nào có thể tháo rời; thiết kế bên ngoài của nó tương tự như loạt tên lửa đất đối không Tartar và Standard của Mỹ. Thiết kế này phải tuân theo các giới hạn nghiêm ngặt về kích thước của hải quân, cho phép tên lửa này có thể được điều chỉnh cho hệ thống M-22 SAM của Hải quân Liên Xô. Mỗi tên lửa dài 5,55 m, nặng 690 kg và mang một đầu đạn tương đối lớn 70 kg được kích hoạt bởi một radar gần. Trong khoang phía trước của tên lửa, một đầu radar dẫn đường bán chủ động (9E50, tiếng Nga: 9Э50, 9Э50М1), thiết bị lái tự động, nguồn điện và đầu đạn. Phương pháp tự dẫn được chọn là điều hướng theo tỷ lệ. Một số yếu tố của tên lửa tương thích với 3M9 của Kub; ví dụ, đường kính ngăn phía trước của nó là 33 cm, nhỏ hơn đường kính ngăn phía sau. 9M38M1 chứa khoảng 8000 mảnh đạn trong đầu đạn, trong đó mỗi phần tư có hình dạng một con bướm.

Tên lửa đất đối không 9M38 sử dụng động cơ tên lửa nhiên liệu rắn hai chế độ với tổng thời gian cháy khoảng 15 giây; buồng đốt được gia cố bằng kim loại. Với mục đích giảm sự phân tán tâm khi đang bay, buồng đốt được bố trí gần tâm tên lửa và bao gồm một ống dẫn khí dài hơn. 9M38 có khả năng sẵn sàng hoạt động mà không cần kiểm tra trong ít nhất 10 năm phục vụ. Tên lửa được chuyển giao cho lục quân trong thùng vận tải 9Ya266 (9Я266).

9M317

Tên lửa 9M317 được phát triển như một loại tên lửa phổ biến cho Lực lượng Phòng không Mặt đất Nga (PVO) (sử dụng Buk-M1-2) cũng như PVO trên tàu của Hải quân Nga (Ezh). Thiết kế bên ngoài của nó giống với tên lửa không đối không Vympel R-37.

Máy bay 9M317 đa chức năng thống nhất (tên gọi xuất khẩu là 9M317E) có thể được sử dụng để tấn công các mục tiêu khí động học, đạn đạo, trên mặt nước và tương phản vô tuyến từ cả trên bộ và trên biển. Ví dụ về các mục tiêu bao gồm tên lửa đạn đạo chiến thuật, tên lửa hành trình chiến lược, tên lửa chống hạm, máy bay và trực thăng chiến thuật, chiến lược và lục quân. Nó được thiết kế bởi Nhà máy Sản xuất Khoa học OJSC Dolgoprudny (DNPP). Tốc độ mục tiêu có thể tham gia tối đa là 1200 m/s và nó có thể chịu được quá tải gia tốc 24G. Lần đầu tiên nó được sử dụng với hệ thống Buk-M1-2 của lực lượng trên bộ và hệ thống Shtil-1 của lực lượng hải quân.

So với 9M38M1, 9M317 có phạm vi hạ gục lớn hơn, tầm bắn lên tới 45 km và độ cao 25 ​​km, tham số ngang và phân loại mục tiêu lớn hơn. Về bên ngoài, 9M317 khác với 9M38M1 bởi một hợp âm cánh nhỏ hơn. Nó sử dụng hệ thống điều khiển hiệu chỉnh quán tính với radar dẫn đường bán chủ động, sử dụng phương pháp nhắm mục tiêu theo tỷ lệ (PN).

Đầu radar điều khiển tên lửa bán chủ động (được sử dụng trong 9E420, tiếng Nga: 9Э420) cũng như 9E50M1 cho tên lửa 9M38M1 (9E50 cho 9M38) và 1SB4 cho tên lửa Kub (tiếng Nga: 1СБ4) được thiết kế bởi MNII Agat (Zhukovskiy) và sản xuất bởi MMZ tại Ioshkar-Ola.

Tên lửa 9M317 sử dụng cách di chuyển chủ động khi tiếp cận mục tiêu.

9M317M và 9M317A

Hiện tại, một số phiên bản hiện đại hóa đang được phát triển, bao gồm tên lửa 9M317M/9M317ME và tên lửa dẫn đường bằng radar chủ động (ARH) 9M317A/9M317MAE.

Nhà phát triển chính, NIIP, đã báo cáo việc thử nghiệm tên lửa 9M317A trong Buk-M1-2A “OKR Vskhod” vào năm 2005. Tầm bắn được báo cáo là lên đến 50 km, độ cao tối đa khoảng 25 km và tốc độ mục tiêu tối đa khoảng Mach 4. Trọng lượng của tên lửa đã tăng nhẹ lên 720 kg.

Chương trình phát triển tên lửa Vskhod cho Buk-M1-2A được hoàn thành vào năm 2011. Tên lửa này có thể tăng khả năng sống sót và hiệu suất bắn của Buk-M1-2A bằng cách sử dụng khả năng bắn trúng mục tiêu trên đường chân trời.

Năm 2011, Dolgoprudny NPP đã hoàn thành các thử nghiệm sơ bộ của hệ thống tên lửa mục tiêu tự hành mới OKR Pensne được phát triển từ các tên lửa trước đó.

9M317M (E)

Trọng lượng của tên lửa là 581 kg, bao gồm cả đầu đạn nổ phân mảnh nặng 62 kg được khởi tạo bởi cảm biến tiệm cận radar hai chế độ. Kích thước của thân quả tên lửa là chiều dài 5,18 m; đường kính tối đa 0,36 m. Tầm bắn của hệ thống tên lửa hải quân 3S90M/”Shtil-1” là 2,5-32 km. Độ cao của mục tiêu từ 15 m đến 15 km (và từ 10 m đến 10 km đối với các tên lửa khác). Tên lửa 9M317ME có thể được bắn trong khoảng thời gian 2 giây, trong khi thời gian phản ứng (sẵn sàng) của nó lên đến 10s.

Tên lửa được thiết kế để dẫn đường một tầng, quán tính, cập nhật điều khiển vô tuyến giữa khóa và điều khiển radar bán chủ động đầu cuối.

Các bề mặt đuôi có khoảng cách 0,82 m khi triển khai sau khi tên lửa rời thùng phóng bằng cơ cấu lò xo. Bốn cánh gạt điều khiển khí hoạt động trong động cơ đẩy tên lửa theo hướng bay cần thiết. Sau khi cơ động quay vòng, chúng không còn được sử dụng nữa và chuyến bay tiếp theo được điều khiển thông qua bề mặt đuôi chuyển động. Động cơ tên lửa đẩy chất rắn chế độ kép cung cấp cho tên lửa tốc độ tối đa Mach 4,5.

Các biến thể
– 9K37-1 ‘Buk-1’ – Biến thể hệ thống tên lửa Buk đầu tiên được đưa vào trang bị, kết hợp một 9A38 TELAR trong một khẩu đội 2K12M3 Kub-M3.
– 9K37 ‘Buk’– Hệ thống tên lửa Buk đã hoàn thiện với tất cả các thành phần hệ thống mới, tương thích ngược với 2K12 Kub.
– 9K37M1 ‘Buk-M1’ – Một biến thể cải tiến của chiếc 9K37 ban đầu được đưa vào trang bị cho các lực lượng vũ trang Liên Xô khi đó.
– 9K37M1-2 ‘Buk-M1-2’ (‘Gang’ dành cho thị trường xuất khẩu) – Một biến thể cải tiến của 9K37M1 ‘Buk-M1’ được đưa vào trang bị cho các lực lượng vũ trang Nga.
– 9K317 ‘Ural’ – thiết kế ban đầu của Buk-M2 được đưa vào trang bị cho các lực lượng vũ trang Nga.
– 9K317E ‘Buk-M2E’ – thiết kế sửa đổi cho thị trường xuất khẩu.
– 9K37M1-2A ‘Buk-M1-2A’ – thiết kế lại Buk-M1-2 để sử dụng tên lửa 9M317A.
– ‘Buk-M2EK’ – Một biến thể bánh lốp của Buk-M2 trên khung gầm MZKT-6922 được xuất khẩu sang Venezuela và Syria.
– 9K317M ‘Buk-M3’ – Một tiểu đoàn SAM có tổng cộng 36 kênh mục tiêu.

Phiên bản hải quân
– 3S90/M-22 Uragan (SA-N-7 “Gadfly”) – Phiên bản hải quân của hệ thống tên lửa 9K37 Buk với tên lửa 9M38/9M38M1.
– 3S90 Ezh (SA-N-7B/SA-N-12 ‘Grizzly’) – Phiên bản hải quân của 9K37M1-2 với tên lửa 9M317.
– 3S90 Shtil (SA-N-7C ‘Gollum’) – Phiên bản xuất khẩu cho hải quân của 9K37M1-2 với tên lửa 9M317E.
– 3S90E.1 “Shtil-1” (SA-N-12 ‘Grizzly’) – Phiên bản xuất khẩu cho hải quân với tên lửa 9M317ME.
– 3S90M Smerch (SA-N-12 ‘Grizzly’) – phiên bản hải quân với tên lửa 9M317M.

Bản sao
– Belarus – Vào tháng 5 trong cuộc triển lãm MILEX-2005 ở Minsk, Belarus đã giới thiệu gói nâng cấp kỹ thuật số của riêng họ cho các mẫu đầu tiên của 9K37 Buk, được gọi là Buk-MB. Vào ngày 26/6/2013, một phiên bản xuất khẩu của Buk-MB đã được trưng bày trong một cuộc duyệt binh ở Baku. Nó bao gồm radar 80K6M mới do Ukraine chế tạo trên khung gầm MZKT (thay vì 9S18M1 cũ) và tên lửa mới do Nga chế tạo 9M317 (như trong Buk-M2). Buk-MB đã được bán cho Azerbaijan.
– Ukraine – Các bản sao của Liên Xô của biến thể M1, được thiết kế bởi Artem Luch Arsenal (Kyiv) KBs và được chế tạo tại các nhà máy KhAZ (Kharkiv) và Yuzhmash (Dnepr), đã lên kế hoạch cho hệ thống Dnipro SAM (giữa loại Buk và S300P).
– HQ-16 là tên lửa đất đối không bán chủ động radar bán chủ động tầm trung do Trung Quốc phát triển.
Quá trình phát triển HQ-16 bắt đầu vào năm 2005 với tư cách là sự phát triển chung với công ty Nga Almaz-Antey, dựa trên các hệ thống tên lửa đất đối không Buk-M1 và Buk-2M cũ hơn.

Thành phần hệ thống:
– Trung tâm chỉ huy;
– Radar giám sát;
– TELAR;
– TEL.

Xác suất bắn trúng của một tên lửa là:
– Máy bay bay tĩnh: 0,7-0,9;
– Máy bay cơ động có tốc độ vượt mức đến 7-8 G: 0,5-0,7;
– Tên lửa đạn đạo chiến thuật: 0,5-0,7;
– Tên lửa chống radar: 0,6-0,8;
– Tên lửa hành trình: 0,6-0,8.

Tầm bắn thông thường của một tên lửa đạn đạo khi sử dụng Buk lên tới 200 km.

Buk-M3

9K317M ‘Buk-M3’ (9K37M3) là phiên bản sản xuất mới nhất, dựa trên phần cứng mới. Nó có 36 kênh mục tiêu và có các thành phần điện tử tiên tiến. Các thông số kỹ thuật bao gồm tốc độ mục tiêu tối đa 3.000 m/s (11.000 km/h; Mach 8.8), phạm vi độ cao 0,015-35 km và tầm xa 2,5-70 km. Các cuộc thử nghiệm trên diện rộng đã bắt đầu vào năm 2015, với các đợt giao hàng đầu tiên được lên kế hoạch cho năm 2016. Xác suất bắn trúng mục tiêu của một tên lửa là: máy bay – 0,95; tên lửa đạn đạo chiến thuật – 0,7; tên lửa hành trình – 0,8. Nó giúp tăng hiệu quả chống lại các biện pháp đối phó điện tử và cơ động các mục tiêu. Chúng nhỏ gọn hơn, tăng khả năng mang của TELAR lên 6 tên lửa. Đầu đạn phân mảnh HE mới của tên lửa có thể dễ dàng xuyên thủng áo giáp hơn. Tổ hợp này có tính cơ động cao và được thiết kế để chống lại các mục tiêu trên không, trên mặt đất và trên biển (ví dụ: tàu khu trục).

Tên lửa đạt tốc độ 1.550 m/s (5.600 km/h; Mach 4.6), và cơ động bằng bánh lái không khí và bánh lái phản ứng. Khoảng cách giữa các lần chụp là một giây theo bất kỳ hướng nào. Nhắm mục tiêu bằng lệnh hoặc di chuyển chủ động hoặc kết hợp. Radar tầm nhiệt hoạt động trên mọi mục tiêu bất kỳ lúc nào trong mọi thời tiết. Các nguồn tin Nga khẳng định hệ thống này có thể tiêu diệt MGM-140 ATACMS, mặc dù điều này chưa bao giờ được thực hiện.

Radar, dẫn đường và phát hiện mục tiêu 9S36 hoạt động ở phạm vi ± 60°. Mục tiêu ở độ cao 7-10 m có thể được phát hiện ở khoảng cách lên đến 35 km, các mục tiêu như AGM-158A “JASSM” ở độ cao 20 m và RCS trên 0,1 m2 ở khoảng cách xa từ 17-18 km. Radar nhìn thấy mục tiêu ở độ cao 5 m và trong thực tế bắn, hệ thống đã chứng tỏ khả năng tiêu diệt tên lửa chống hạm bay ở độ cao đó.

Vào tháng 6/2016, Almaz-Antey tuyên bố thử nghiệm thành công tổ hợp phòng không. Việc bắn vào Kapustin Yar ở vùng Astrakhan được thực hiện tại một mục tiêu đạn đạo, được thực hiện bởi mục tiêu tên lửa. Bộ lữ đoàn đầu tiên của “Buk-M3” được chuyển giao vào năm 2016. Nó đang trong thời gian hoạt động.

Tên lửa sử dụng dẫn đường chủ động, hệ thống có dẫn đường bằng vô tuyến và nhiệt (bất kỳ thời tiết nào, ngày/đêm), tên lửa sử dụng dẫn đường 1) theo lệnh, 2) chỉ di chuyển chủ động, 3) hỗn hợp. Tên lửa sử dụng đầu nổ định hướng, Độ cao mục tiêu tối thiểu 5 m.

Vào tháng 4/2018, Rosoboronexport thông báo rằng họ sẽ quảng cáo phiên bản Buk-M3 “Viking” để xuất khẩu. Hệ thống có thể được tích hợp với các bệ phóng của tổ hợp Antey 2500, nâng tầm bắn từ 65 lên 130 km. “Viking” được cho là có thể hoạt động vừa tự động vừa phối hợp với các hệ thống phòng không khác, sử dụng dữ liệu radar của chúng để xác định mục tiêu, và có khoảng cách giữa lúc dừng và phóng tên lửa là 20 giây. Xác suất đánh chặn được báo cáo là gần 100%. Tổ hợp này cũng được báo cáo là có hiệu quả chống lại tên lửa đạn đạo chiến thuật.

Các nhà khai thác (26 nước): Liên Xô; Nga;  Phần Lan; Argentina; Bulgaria; Tiệp Khắc; Đông Đức; Hungary; Ba Lan; Romania; Algeria; Armenia; Azerbaijan; Belarus; Síp;  Ai Cập; Georgia; Ấn Độ; Kazakhstan; Iran; Triều Tiên; Pakistan; Trung Quốc; Nga; Syria; Ukraina./.
